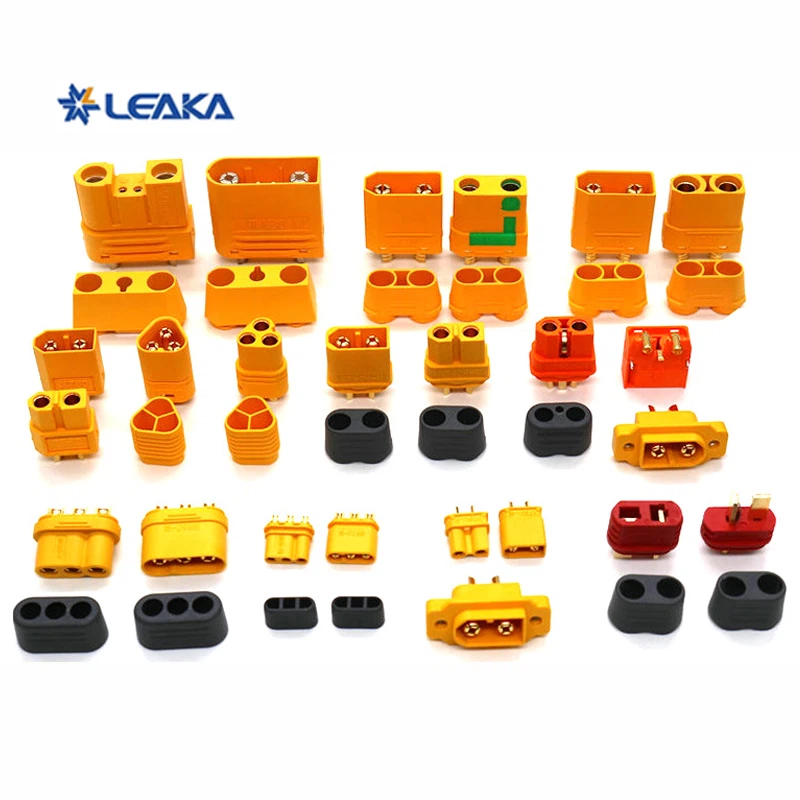

U brzom razvoju krajolika električnih vozila (EV), sustava za pohranu energije i industrijske automatizacije, visoko{0}}naponski konektori služe kao kritične arterije koje prenose snagu od izvora do opterećenja. Kako se naponi sustava penju s 400 V na 800 V i više, margina pogreške dramatično se smanjuje. Jedan kvar izolacije može rezultirati katastrofalnim bljeskom luka, uništenjem opreme, požarom ili-strujnim udarom opasnim po život. Upravo zbog toga ispitivanje dielektrične otpornosti-opće poznato kao hipot ispitivanje-nije samo provjera kvalitete, već apsolutna potvrda sposobnosti konektora da sigurno drži visoki napon. Bez njega, konektor je samo skup metala i plastike s neprovjerenim obećanjem izolacije.
Definiranje testa: Dokazivanje da izolacija može izdržati
Ispitivanje otpornosti na dielektrik uključuje primjenu napona znatno većeg od nazivnog radnog napona konektora između svih vodiča-tekoći strujom i između vodiča i kućišta konektora ili uzemljenja. Svrha je dvojaka:
- Za provjeru odgovarajuće izolacije: Test potvrđuje da izolacijski materijali (plastika, zračni raspori, puzne staze) mogu izdržati električno naprezanje bez kvara.
- Za otkrivanje grešaka u proizvodnji: otkriva nedostatke kao što je prekomjerno smanjenje puzne staze, oštećena izolacija, nepravilna montaža ili vodljivi kontaminanti koji možda nisu vidljivi, ali stvaraju latentne puteve kvara.
Primijenjeni napon je obično 2 x (nazivni napon) + 1000V za testiranje izmjenične struje ili 1,414 puta veći od te vrijednosti za ispitivanje istosmjerne struje, održava se u određenom trajanju-obično 60 sekundi za ispitivanje tipa ili 1-2 sekunde za ispitivanje proizvodne linije. Prolazni rezultat ne zahtijeva proboj dielektrika (iznenadni strujni udar) niti bljesak ili stvaranje luka, pri čemu struja curenja ostaje ispod navedenih granica (npr.<1mA DC or <5mA AC for automotive applications).
Fizika neuspjeha: što test otkriva
U svojoj jezgri, izolacijski sustav visokonaponskog konektora definiraju tri kritična parametra: razmak (najkraća udaljenost kroz zrak), puzna staza (najkraća udaljenost duž izolacijskih površina) i dielektrična čvrstoća čvrstih izolacijskih materijala. Ispitivanje dielektrične otpornosti naprezanja sva tri istovremeno.
Test otkriva nekoliko mogućih načina kvara:
- Nedovoljna puzna staza ili zazor: u minijaturiziranim dizajnima, put između-naponskih pinova i uzemljenja može biti prekratak, dopuštajući praćenje ili stvaranje luka preko površine, posebno u zagađenim ili vlažnim uvjetima.
- Praznine ili onečišćenje u izolatorima: Mjehurići zraka zarobljeni u lijevanoj plastici ili vodljivoj prašini na unutarnjim površinama mogu postati mjesta ionizacije, što dovodi do djelomičnog pražnjenja i konačnog kvara.
- Oštećenje sklopa: Tijekom sklapanja kabela, loše stegnuti terminal, zarezana izolacija žice ili terminal koji nije potpuno namješten u svojoj šupljini može smanjiti efektivnu puznu stazu, stvarajući skrivenu točku visokog-rizika.
- Degradacija materijala: Tijekom vremena, izolacija može apsorbirati vlagu, ispariti plastifikatore ili pretrpjeti kemijski napad. Dielektrični test, posebno u kombinaciji s uvjetima okoline, potvrđuje da materijali zadržavaju svoja izolacijska svojstva u najgorim -uvjetima.
Standardi i ograničenja: regulirana nužnost
Visok{0}}naponski konektori regulirani su strogim skupom međunarodnih i-specifičnih industrijskih standarda koji nalažu ispitivanje dielektrika:
- IEC 61984 (Sigurnosni zahtjevi za konektore -): Ovaj krovni standard navodi ispitne napone u rasponu od 0,37 kVac do 4,26 kVac za nazivne napone do 1000 V, s trajanjem od 60 sekundi. Za veće vrijednosti, ispitni naponi mogu doseći 6,6 kVac.
- ISO 6469-3 (Električna cestovna vozila - Sigurnosne specifikacije): Posebno za EV komponente, ova norma definira razine ispitnog napona na temelju maksimalnog radnog napona. Na primjer, sustav od 600 V može se testirati na 3000 V DC. Ograničenja struje curenja se strogo provode.
- LV 215 (Njemački automobilski standard): Široko prihvaćen za visoko{1}}naponske automobilske konektore, specificira ispitivanje dielektrika između svih električki ne-identičnih vodiča, kontakata na kućištu i kontakata na oklopu, s kriterijem prolaznosti bez kvara i curenja ispod definiranih pragova.
- QC/T 1067.1 (Kineski standard za automobilske konektore): Ovaj standard uključuje "izolacijsku dielektričnu čvrstoću" kao obvezno ispitivanje za nisko-naponske i visoko-naponske (60V do 600V) automobilske konektore, zahtijevajući specifične testne sekvence i kriterije prihvaćanja.
Osim "prošao/nije prošao": vrijednost sveobuhvatnog testiranja
Ispitivanje otpornosti na dielektrik nije samo binarno mjerenje rada/ne{0}}hoda. Kada se izvodi ispravno-često upotrebom programibilnih hipot testera sa-sustavima preklapanja s više točaka-daje neprocjenjive podatke:
- Profiliranje struje curenja: Praćenje struje curenja tijekom trajanja ispitivanja može otkriti trendove degradacije izolacije, a ne samo katastrofalni kvar.
- Korelacija s drugim testovima: u kombinaciji s mjerenjem otpora izolacije (obično se izvodi na 500 V ili 1000 V DC), nudi potpunu sliku zdravlja izolacije. Dok izolacijski otpor potvrđuje odsutnost velikih puteva curenja, otpornost na dielektrik dokazuje da izolacija može preživjeti događaje prenapona u stvarnom-svijetu kao što su udari sklopke ili udari groma.
- Kontrola procesa: u-velikoj proizvodnji, automatizirano ispitivanje dielektrika integrirano u proizvodne linije djeluje kao posljednja sigurnosna kapija, otkrivajući greške pri sklapanju prije isporuke proizvoda.
Implikacije dizajna: Izgradnja za test
Ispitivanje otpornosti na dielektrik počinje u fazi projektiranja. Inženjeri moraju:
- Optimizirajte puznu stazu i zračnost: planovi moraju održavati odgovarajuće razmake razdvajanja, uzimajući u obzir stupanj onečišćenja i faktore smanjenja nadmorske visine (prema Paschenovom zakonu, probojni napon se smanjuje na većim visinama zbog nižeg tlaka zraka).
- Odaberite robusne izolatore: materijali moraju imati visoku dielektričnu čvrstoću, visok komparativni indeks praćenja (CTI) i stabilnost pod toplinskim i vlažnim stresom. Keramika,-tehnička plastika visokih performansi (PPS, PEEK) i specifične vrste duroplasta uobičajeni su izbor.
- Uključite smanjenje stresa: Oštri rubovi na vodičima i terminalima koncentriraju električna polja. Zaobljene geometrije i glatki prijelazi pomažu u ravnomjernoj raspodjeli stresa, smanjujući rizik od koronskog pražnjenja.
Zaključak: Mandat beskompromisne sigurnosti
Za visoko{0}}naponske konektore izolacija nije pasivna značajka; to je primarna barijera koja štiti život i imovinu. Ispitivanje otpornosti na dielektrik jedini je konačni način da se dokaže da je ova barijera netaknuta i sposobna raditi u najzahtjevnijim uvjetima. Potvrđuje dizajn, provjerava proces proizvodnje i osigurava da konektor može sigurno sadržavati ogromnu električnu energiju za koju je dizajniran.
Kako se gustoće snage povećavaju, a sustavi guraju prema 1000 V i više, uloga rigoroznog,-temeljenog na standardima dielektričnog testiranja samo postaje sve važnija. U domeni visokog{3}}napona, konektor koji nije hipo{4}}testiran je konektor čija je sigurnost samo teoretska. Test otpornosti na dielektrik čini ga dokazanim, certificiranim i spremnim za stvarni svijet-gdje kvarovi nisu opcija.
