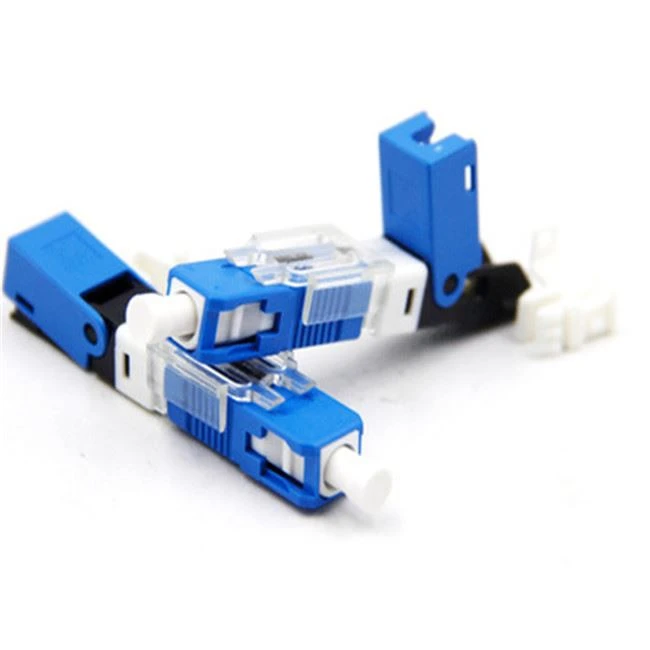

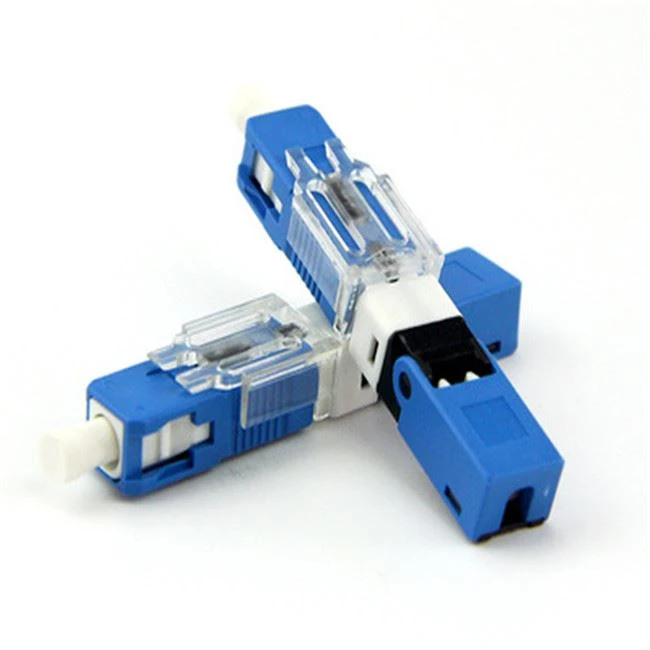

FTTH ESC250d-UPC sklop optičkih konektora
što je optičko vlakno na kojem principu radi?Optičko vlakno je skraćenica za optičko vlakno, što je vrsta alata za provođenje svjetlosti koji se postiže potpunom refleksijom svjetla u staklenim ili plastičnim vlaknima.
Opis
Koji je princip rada optičkog vlakna?
Optičko vlakno je skraćenica od optičko vlakno, što je alat za prijenos svjetlosti koji koristi princip potpune refleksije svjetlosti u vlaknu izrađenom od stakla ili plastike.Optičko vlakno zapravo se odnosi na jezgru izrađenu od prozirnih materijala i oblogu izrađenu od materijala s indeksom loma nešto nižim od jezgre oko njega,a optički signal ubrizgan u jezgru reflektira se od sučelja obloge kako bi se optički signal širio u jezgri medija koji napreduje.Općenito, to je simetrični cilindar s višeslojnom dielektričnom strukturom koja se sastoji od jezgre, obloge i sloja premaza.Načelo komunikacije optičkim vlaknima je: na kraju prijenosa, prenesena informacija (kao što je glas) mora se prvo pretvoriti u električni signal,a zatim se modulira na lasersku zraku koju emitira laser, tako da se intenzitet svjetlosti mijenja s amplitudom (frekvencijom) električnog signala.Šalje se putem optičkog vlakna; na prijemnom kraju, detektor pretvara optički signal u električni signal nakon što ga primi, a zatim vraća izvornu informaciju nakon demodulacije.Kraj glave senzora od optičkih vlakana dopiran je Cr3+ ionima kako bi se postigla fluorescentna emisija kada se svjetlost pobuđuje.Duljina dopiranog dijela vlakna je 8-10 mm.

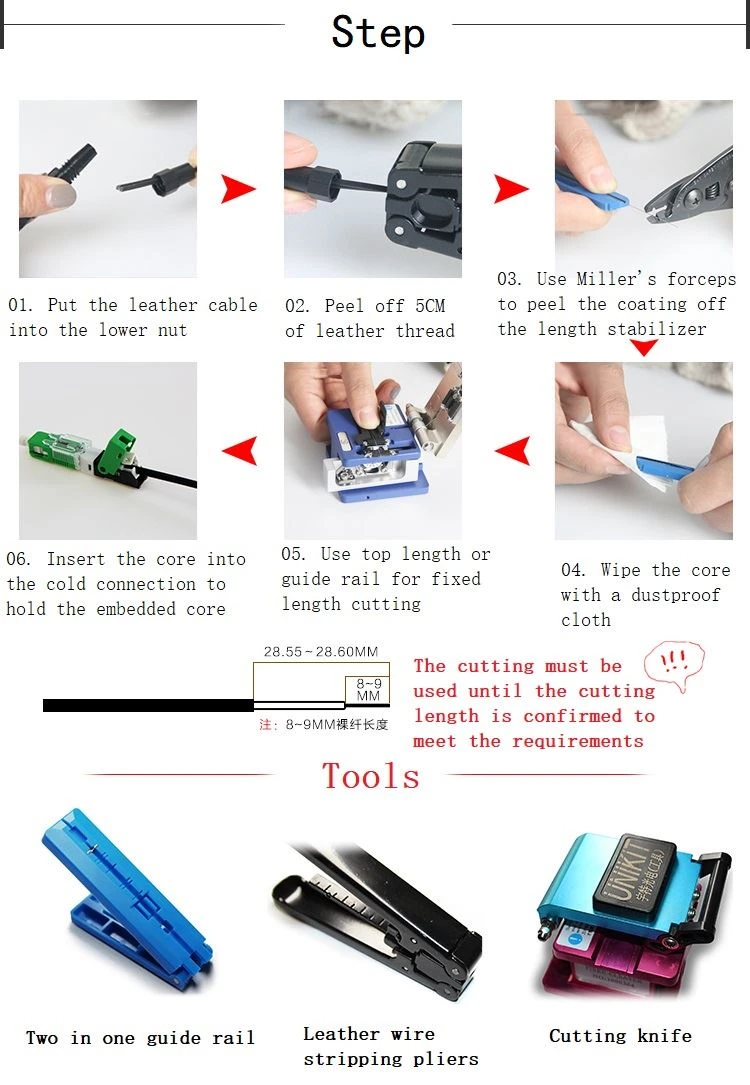

Kako koristiti
1. Umetnite spuštajući kabel u traku kabelskog omotača, duljina kabela kao oznaka, pritisnite ručke, izvucite kabel.
2. Stavite kabel u šablonu za rezanje, uklonite sloj vlakana od 250 um.
3. Savijte vlakno u četiri smjera od 60 stupnjeva kako biste provjerili je li oštećeno, zatim koristite papir za čišćenje umočen u alkohol da očistite vlakno.
4. Stavite kabel u držač kabela i zatvorite bravu, zatim stavite kabel s držačem kabela u šablonu za rezanje.
5. Stavite kabel u šablonu za rezanje, odrežite golo vlakno.
6. Pritisnite otvarač, a zatim umetnite vlakno u rep konektora do granice.
7. Provjerite je li stražnje vlakno oštećeno, ako nije, ponovno izvadite vlakno i sklop.
8. Pritisnite poklopac, uklonite otvarač, dovršite montažu.

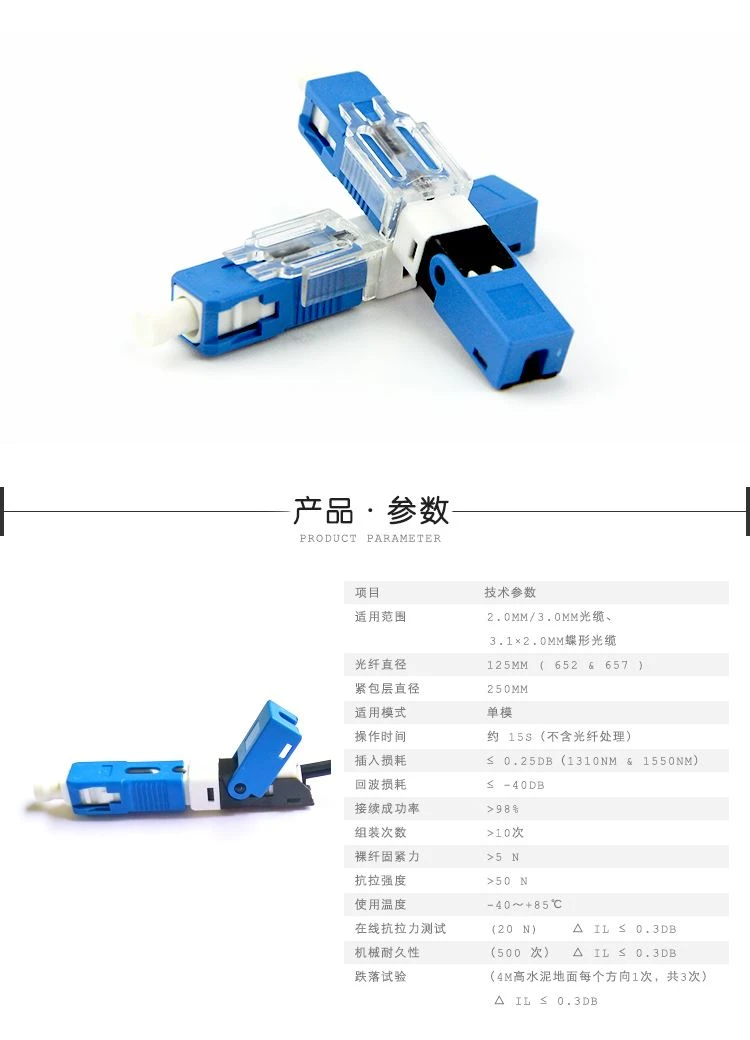

| Primjenjivi raspon | 2.0mm/3.0mm vlakno,3.1x2.0mm leptir vlakno |
| Promjer optičkog vlakna | 125 mm (652 i 657) |
| Uski promjer obloge | 250 mm |
| Primjenjivi način rada | Jednostruki način rada |
| Insercijski gubitak | Manje od ili jednako 0.25dB |
| Povratni gubitak | Manje od ili jednako -40dB |
| Temperatura | -40 stupanj ~+85 stupanj |
| Sila pričvršćivanja golih vlakana | >5N |
| Vlačna čvrstoća | >50N |
| Vrijeme rada | Cca. 15 s (ne uključujući obradu vlakana) |
